Tìm hiểu chống sét trực tiếp và chống sét lan truyền

Việc bảo vệ hệ thống điện, các thiết bị điện và con người trong các tình huống thiên tai xảy ra như mưa gió sấm sét là việc làm vô cùng cần thiết. Ngoài những kỹ năng cơ bản về chống sét thì có 3 nguyên tắc vô cùng quan trọng mà chúng ta cần phải tuân thủ một cách tuyệt đối đó là chống không cho sét đánh trực tiếp vào công trình, chống sét đánh lan truyền vào cáp tín hiệu và đường cáp nguồn, hệ thống tiếp đất có tổng trở thấp và độ an toàn cao.

Tuy nhiên, có nhiều người vẫn còn thắc mắc thế nào là chống sét lan truyền và thế nào là chống sét trực tiếp. Câu trả lời sẽ có trong phần nội dung dưới đây.

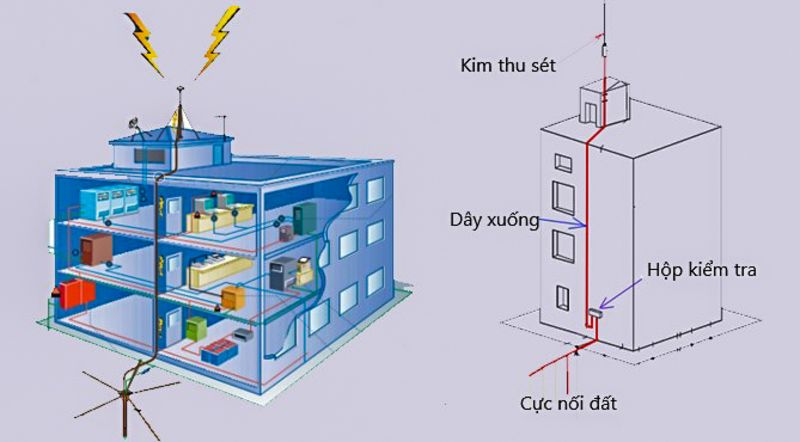

Chống sét đánh trực tiếp như thế nào?

Phương pháp chống sét đánh trực tiếp nhằm tạo ra một khung sườn để bao phủ bên ngoài khu vực cần bảo vệ. Có 2 loại hệ thống trong phương pháp chống sét trực tiếp là:

Hệ thống chống sét chủ động (cấp tiến): thu lôi phóng trực tiếp một luồng ion về phía đám mây khiến khả năng phóng điện có thể xảy ra trong đám mây bị tăng lên.

Hệ thống chống sét thụ động: sẽ không kích động cú sét đánh thủng. Nó không làm tăng khả năng phóng điện có thể xảy ra tại khu vực cần bảo vệ giống như hệ thống chống sét chủ động.

Chống sét đánh lan truyền như thế nào?

Những ai có sử dụng các thiết bị dùng điện, hoặc điện thoại, hoặc các hệ thống xử lý dữ liệu, đều phải đối diện với vấn đề rắc rối là làm thế nào để giữ cho những thiết bị này vẫn hoạt động được khi có sấm sét. Sấm sét khiến điện áp tạm thời gia tăng đột ngột. Để chế ngự nó, chúng ta được khuyến cáo dùng loại thiết bị chống sét lan truyền.

Chống sét lan truyền Schneider

Thiết bị chống sét lan truyền hay SPD (Surge Protection Devices) là thiết bị bảo vệ các thiết bị điện khi có sự quá áp lan truyền trên đường dây do tia sét gây ra.

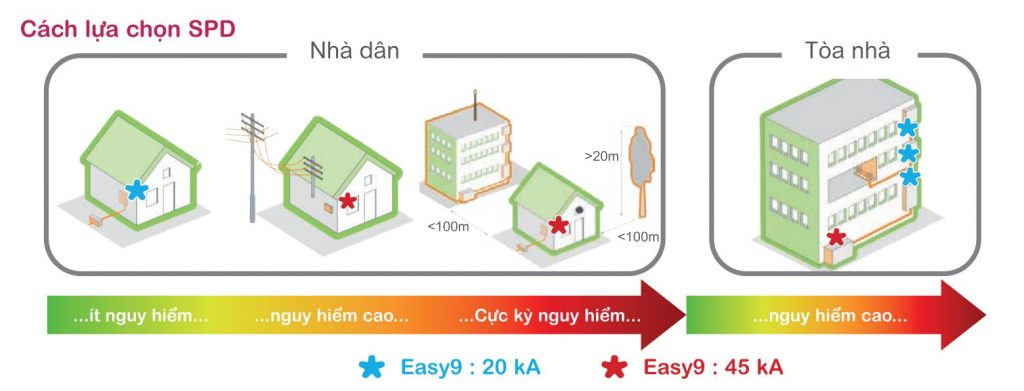

SPD chia thành 3 loại:

• Type 1 (dạng sóng 10/350us): Xả dòng xung sét trực tiếp.
• => Lắp đặt tại tủ tổng của các ứng dụng: công nghiệp, trạm BTS…
• Type 2 (dạng xung 8/20us): Xả dòng xung sét do đóng cắt lưới điện cao áp và sét đánh gián tiếp.
• => Lắp đặt tại các tủ phân phối hay tủ chính của các ứng dụng dân dụng
• Type 3 có khả năng giải phóng điện thấp. Nó được đặc trưng bởi sóng điện áp 1.2/50 µs kết hợp sóng điện dòng 8/20 µs.
• => Thiết bị này thường được sử dụng bổ sung cho SPD type 2 hoặc gần các tải nhạy cảm, thường dùng bảo vệ các thiết bị điện tử như điện thoại, camera, tivi,…

Chống sét lan truyền của Schneider được sản xuất theo tiêu chuẩn IEC 61643-11:2011, EN 61643-11:2012 với:

• Khả năng xả dòng xung sét lên tới 65kA.
• Khả năng thoát sét trong vòng 10/350 μs hoặc 8/20 μs.
• Điện áp bảo vệ tối đa lên đến 1.5kV.

• Một tia sét đánh gần tòa nhà hoặc đường cấp điện trên cao bất ngờ làm tăng điện áp 230 V lên 3 hoặc 6 kV.
• Kết quả là đột biến điện kéo dài vài micrô giây, có thể phá hủy các linh kiện điện tử như bộ nhớ, bộ xử lý, tụ điện, và màn hình.
• SPD có thể giảm đột biến xuống một giá trị tương thích với giá trị mà hầu hết các thiết bị kết nối có thể chịu được: khoảng 1,5 kV.
• Tất cả các thiết bị trong vòng 10 mét cách bảng chuyển mạch đều được bảo vệ hiệu quả.

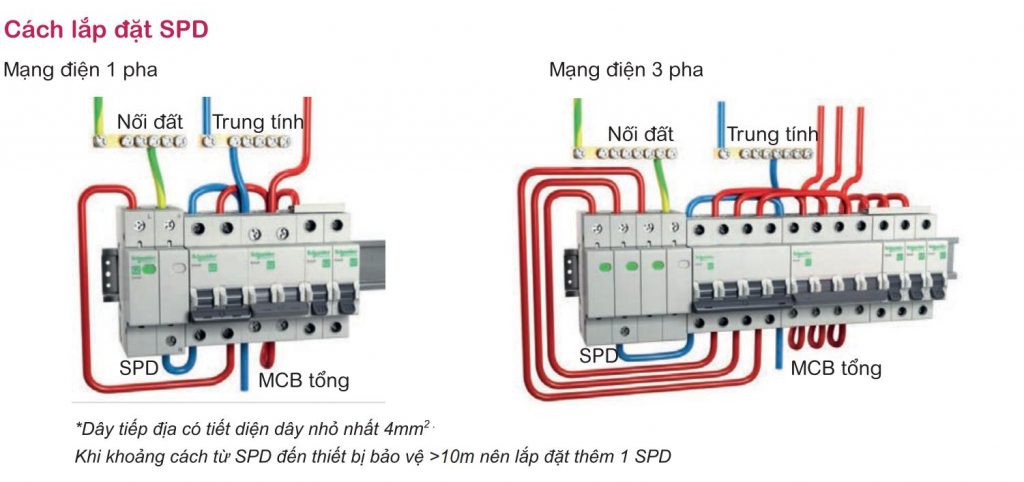

• Nếu thiết bị của bạn cách SPD đã cài đặt hơn 10 mét, thì cần bảo vệ bổ sung, chẳng hạn như SPD loại 3 trong bảng chuyển mạch lân cận của ổ cắm điện dài có bảo vệ tăng áp tích hợp.

Chống sét hiện nay là một phần ko thể thiếu trong tủ điện của gia đình, trong hệ thống điện công nghiệp, trong hệ thống thông tin,…

Hãy lựa chọn những thiết bị chống sét của Schneider để tối ưu hóa việc bảo vệ cho hệ thống điện của bạn.
